表壓、絕壓和真空度的區別

壓力是當今社會最常說的詞語之一，但此壓力非彼壓力。針對工業生產過程，作為化工操作人員和儀表維護人員都需要掌握壓不同壓力的概念。





絕壓、表壓及真空的概念

絕對壓，或稱為真實壓，是以絕對零壓為起點計算的壓強?；蛘婵諡槠瘘c(diǎn)計算的壓強，絕對壓強，簡稱絕壓。

表壓強，簡稱表壓，是指以當時當?shù)卮髿鈮簽槠瘘c(diǎn)計算的壓強。當所測量的系統的壓強等于當時當?shù)氐拇髿鈮簳r(shí)，壓強表的指針指零。即表壓為零。

真空度，當被測量的系統的絕對壓強小于當時當?shù)氐拇髿鈮簳r(shí)，當時當?shù)氐拇髿鈮号c系統絕對壓之差，稱為真空度。此時所用的測壓儀表稱為真空表。

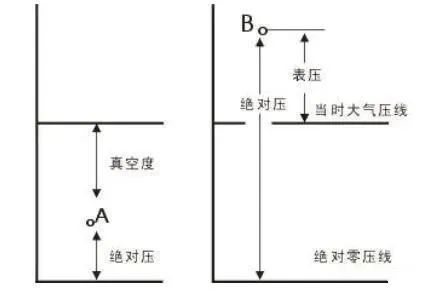

絕對壓、表壓、真空度之間的關系如圖所示：

圖絕對壓、表壓和真空度的關系

A- 測壓點壓強小于當時大氣壓

B- B-測壓點壓強大于當時大氣壓

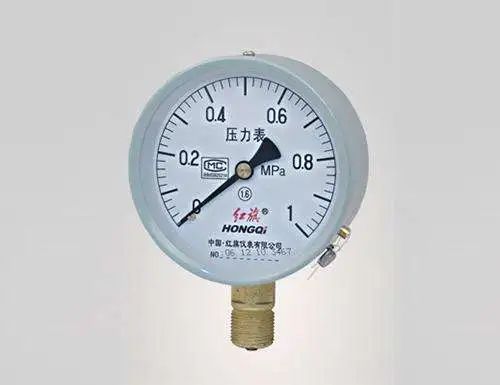

壓力表





表壓、絕壓、差壓的區別

絕壓就是絕對壓力（工程學稱謂，物理學稱謂是絕對壓強）；

差壓就是壓力差（或壓強差）

即：絕對壓力-大氣壓=表壓。

“表壓”在真空行業特指：用普通真空表(相對壓力表)測得的氣體相對壓力值，用負數表示，是指被測氣體壓力與大氣壓的差值。也叫負壓。

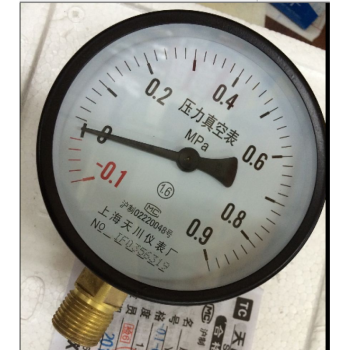

真空表

所謂"真空"，是指在給定的空間內，壓強低于101325帕斯卡(也即一個標準大氣壓強約101KPa)的氣體狀態。

對于真空度的標識通常有兩種方法：

一是用"絕對壓力"、"絕對真空度"（即比"理論真空"高多少壓力)標識；

在實際情況中，真空泵的絕對壓力值介于0～101.325KPa之間。絕對壓力值需要用絕對壓力儀表測量，在20℃、海拔高度=0的地方，用于測量真空度的儀表(絕對真空表)的初始值為101.325KPa(即一個標準大氣壓)。

二是用"相對壓力"、"相對真空度"(即比"大氣壓"低多少壓力)來標識。

"相對真空度"是指被測對象的壓力與測量地點大氣壓的差值。用普通真空表測量。在沒有真空的狀態下(即常壓時)，表的初始值為0。當測量真空時，它的值介于0到－101.325KPa（一般用負數表示）之間。

比如，有一款微型真空泵PH2506B測量值為－75KPa，則表示泵可以抽到比測量地點的大氣壓低75KPa的真空狀態。
