正確地選用各種控制閥是設計氣動控制系統的重要環節之一。選擇的合理，能使線路簡化，減少閥的品種和數量，保證氣動系統準確可靠，降低壓縮空氣的消耗量，降低成本等。
選用閥的適用范圍應與使用現場的條件相一致，如氣源壓力范圍，電源條件(交直流、電壓大小及波動范圍)，介質溫度、濕度，粉塵，振動等。
選用閥的功能及控制方式應符合系統工作要求，即應根據氣動系統對元件的位置數、通路數、記憶性、靜止時通斷狀態和控制方式等的要求選用符合所需功能及控制方式的閥。
選用閥的性能應滿足系統工作要求，即應根據氣動系統對最低工作壓力或最低控制壓力、最高許用壓力、動態性能、氣密性、壽命及可靠性等的要求選用符合所需性能指標的閥。
電磁閥的選型步驟：

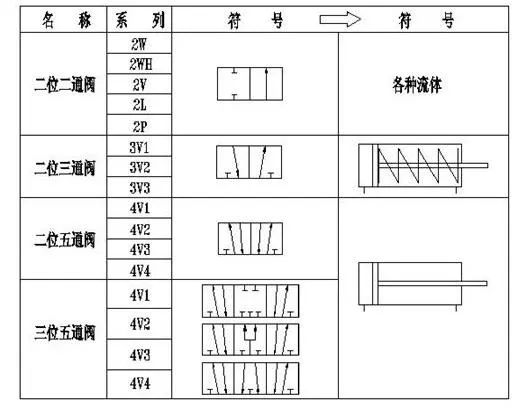

①選定電磁閥系列：根據所需流量及驅動形式，選定電磁閥系列二位三通、二位五通。
②選定機能：根據不同的控制方式選擇電控、氣控、人力或機械控制單控、雙控、三位置。
③選定電氣規格：選擇使用電流及電壓，選擇接線形式（出線式、端子式）。
④選定配管口徑：每個電磁閥都有它指定的配管口徑，有些會有一個以上的口徑尺寸可供選擇。
（1）方向控制閥系列的選擇
應根據所配套的不同執行元件選擇不同功能系列的閥。
（3）電磁閥的流通能力
選擇閥的流通能力應滿足系統工作要求，即應根據氣動系統對元件的瞬時最大流量的要求來計算閥的通徑。對于直接控制氣動執行元件的主閥，必須根椐執行元件的流量來選擇閥的通徑，且選用閥的流量應大于所需要的流量。公眾號《機械工程文萃》，工程師的加油站！
Cv 值：閥門的流通能力即表示在閥門全開前后壓差為0.098mpa條件下，密度為 1000kg/m3 的清水，流過閥門的體積流量數，單位為 m3/h。（Cv=1.167Kv）
有效面積 S 值：在氣動技術中，不論元件和管路內部結構如何復雜，設想通過該元件或管路的實際流量就等于在相同壓力條件下通過一理想節流孔的流量，此理想節流孔的流通面積就稱為該實際元件或管理的有效流通面積。
S 值與 C 值之關系：S=18.0*10-6Cv（m2）=18*Cv （mm2 ）
Q 標 =984Cv （L/min）（進氣壓力 0.7,出口壓力 0.6,溫度 20 度

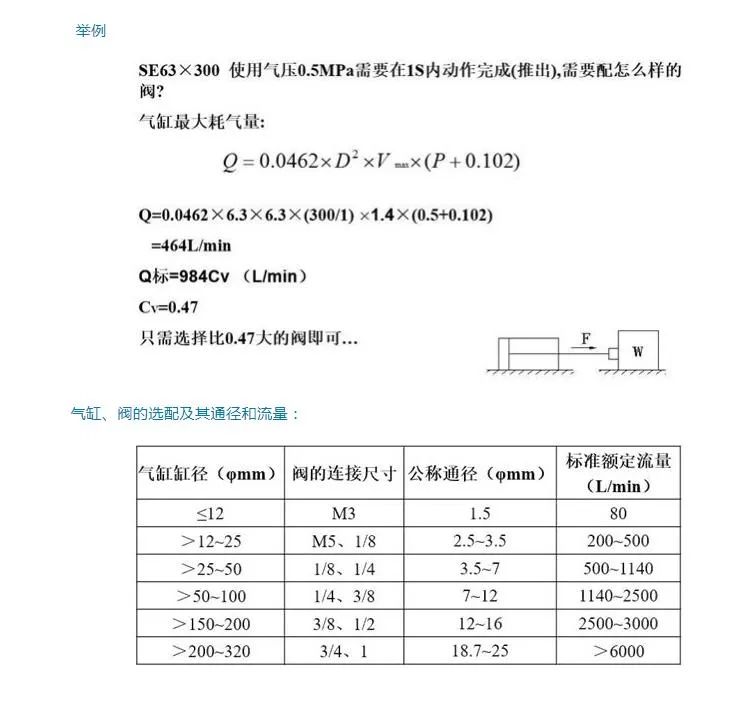

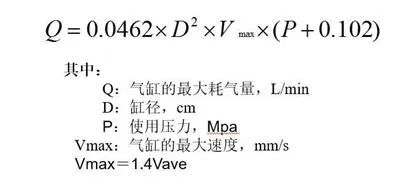

根據所需流量及驅動形式，選定電磁閥系列氣缸的必要流量（最大耗氣量）:根據氣缸缸徑、行程、運行速度及使用壓力計算出所需的耗氣量。
