55kW空壓機電源容量要多大？電纜要多粗？（附選型參照表）電源容量的選擇 對于電動驅動機組，提供機組電源的變壓器或發電機容量的選擇很重要，由于空壓機屬于重載啟動設備（特別是直啟或星三角啟動方式機組），若變壓器或發電機容量過......
電源容量的選擇
對于電動驅動機組，提供機組電源的變壓器或發電機容量的選擇很重要，由于空壓機屬于重載啟動設備（特別是直啟或星三角啟動方式機組），若變壓器或發電機容量過小，對于直啟或星三角啟動的機組，啟動時電源變壓器輸出電壓會瞬間降低，若低到一定程度，空壓機上380v/220v的控制變壓器輸出的電壓也不足220V。當?shù)偷浇佑|器吸合線圈要求的最低電壓值時會致使接觸器上線圈吸合不牢，現象就是接觸器反復吸合脫開導致觸點打壞。
一般經驗選擇變壓器容量下限如下（上級母線容量允許情況下）：
直接啟動：5倍以上電機額定功率
星三角啟動：3倍以上電機額定功率
軟啟動：2.5倍以上電機額定功率
變頻啟動：1.5倍以上電機額定功率
使用發電機供電需適當放大容量；帶有穩壓裝置技術的可適當縮小容量。上面數值僅供參考，隨著功率變大 系數越大。
對于空開的選擇，異步變頻及永磁變頻機選擇空開時，由于變頻器特性，空開不得選用帶有敏感漏電保護的空開。
線纜的選擇
空壓機用電源容量選擇好后，就是電纜選擇了，電纜的粗細是由經過額定電流大小及終端空壓機設備允許最低電壓決定的。選用原則為：
1）近距離按照發熱條件限制選擇電纜截面；一般經驗為：銅線5~8A/mm2，鋁線3~5A/mm2。當截面小，距離短，散熱好就選上限，反之選下限。當然還與鋪設條件、冷卻條件、極限溫度等有關系。
2）遠距離時按照載流選擇導線截面后，再根據終端設備電壓降允許范圍計算電壓降，從而重新選擇電纜截面。
舉例：品牌55KW空壓機，終端電壓不得低于340V（存在電壓保護要求或接觸器吸合最小輸入電壓要求），線纜距離L=300米，則需要選用多粗電纜？
計算：已知銅線電阻率為：ρ=0.0172Ωmm2/m，鋁電阻率為：p=0.0294Ωmm2/m
先算工作時最大電流I=P/1.732/U/cosΦ=55*1.2/1.732/380/0.9=111A
正常工作時，電壓降要求為380-340=40V,R=U/I=40/111=0.360Ω
R=ρ*（L/S）,0.360=0.0172*300/S,得出 S=14 mm2，考慮啟動時星三角啟動瞬間最大電流為3倍額定電流，R1=40/111/3=0.120，同上，算出截面S1=42 mm2

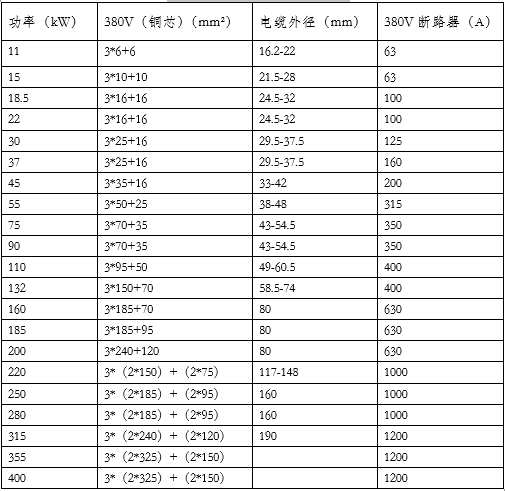

為方便起見，中國中車說明書中做了機組功率-線纜線徑對照表，可以簡單的進行查表來進行線纜直徑的選擇。
建議外接電纜線規格
注意：1當為變頻螺桿機時最好選擇D型斷路器
關于變壓器的選型：
1.一般星三角啟動，變壓器容量為3倍以上電動機額定功率；
2.使用軟啟動時，變壓器容量為2.5倍以上額定功率；
3.使用變頻器時，變壓器容量為1.5倍以上電機額定功率；
4.使用直接啟動時，變壓器容量為5倍以上電機額定功率。
