管道過濾器的安裝方式

一 Y型過濾器

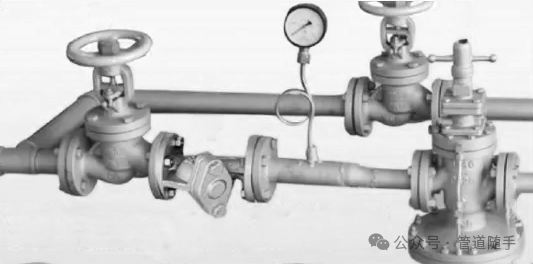

Y型過濾器結構緊湊，耐壓耐水錘，雖然濾網面積相比籃式的要小，容納雜質會少一些，但是Y型裝置清理雜質非常方便、快速，特別適合安裝在蒸汽和冷凝水管道上。

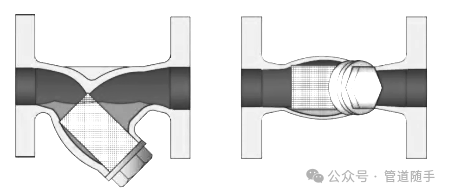

1、在蒸汽系統中，過濾器盡量安裝在水平管道上，建議側裝，即濾網部分與管道處于同一水平面上。如果Y型濾網部分處于管道下方，Y型部分容易積水，產生水錘，造成震動，甚至破壞過濾器閥體和法蘭。

濾網沖下，不正確                濾網水平，正確



2、冷凝水系統中，屬于汽水混合的介質，過濾器應安裝在水平管道上，并建議優先選擇側裝。

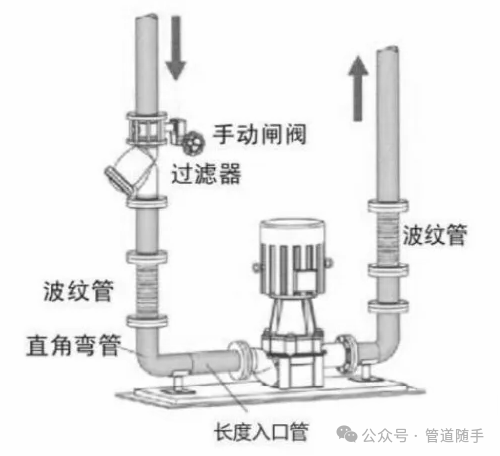

3、其他液體系統中，過濾器可以安裝在水平或垂直管道上。安裝在垂直管道上時，流向必須是從上往下流，如果流向是從下往上，雜質會掉回到管道內，所以不可以裝過濾器。

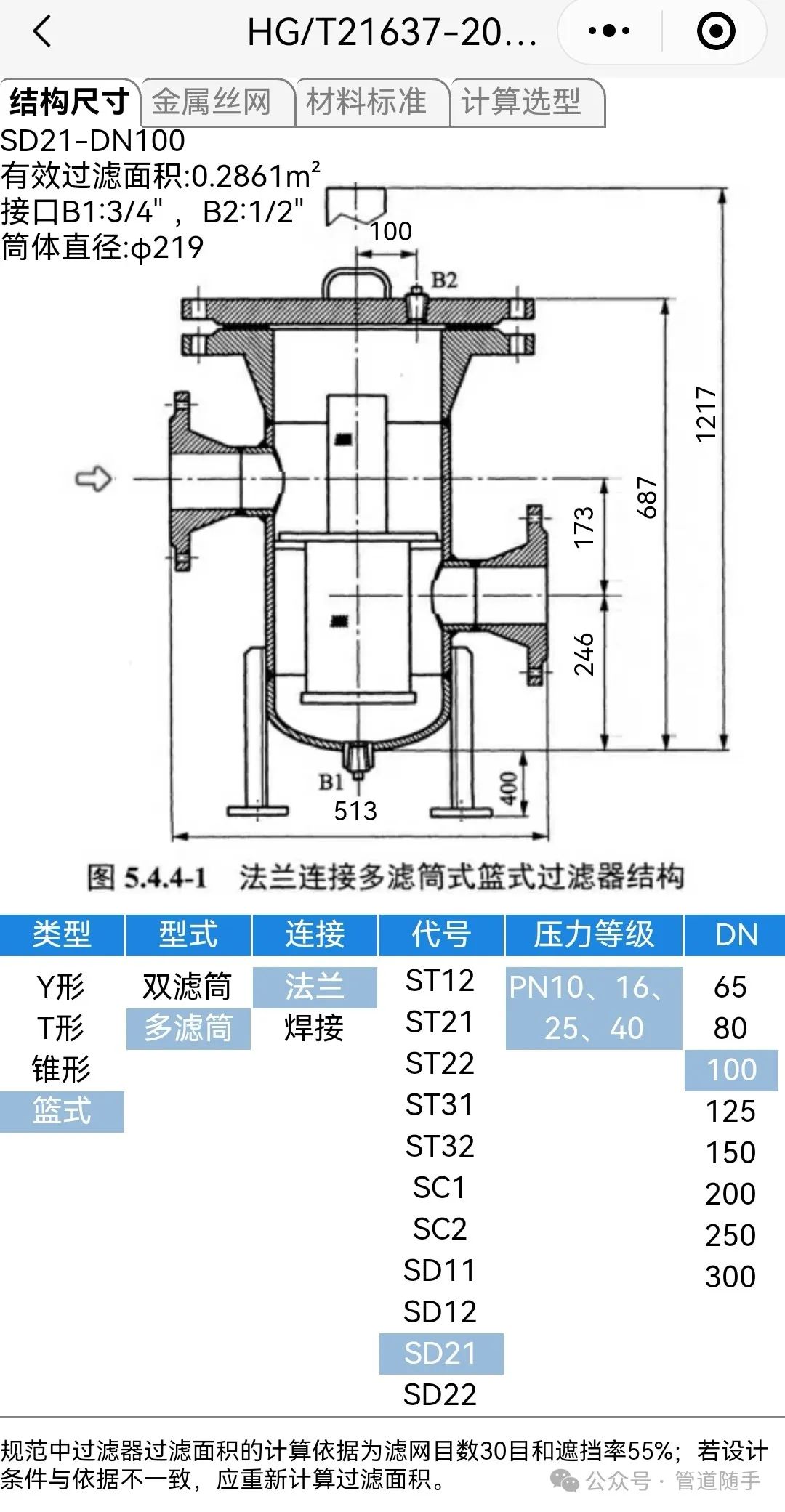

二 籃式過濾器

籃式過濾器的濾網面積比較大，壓降低，能容納更多的雜質，因此常用于液體系統。當用于蒸汽系統時，過濾器內會積存較多的冷凝水，底部需要一個冷凝水排放口，并安裝一組疏水閥，因此僅用于大口徑的蒸汽管道（DN200及以上），且通常只能安裝在水平管道上。

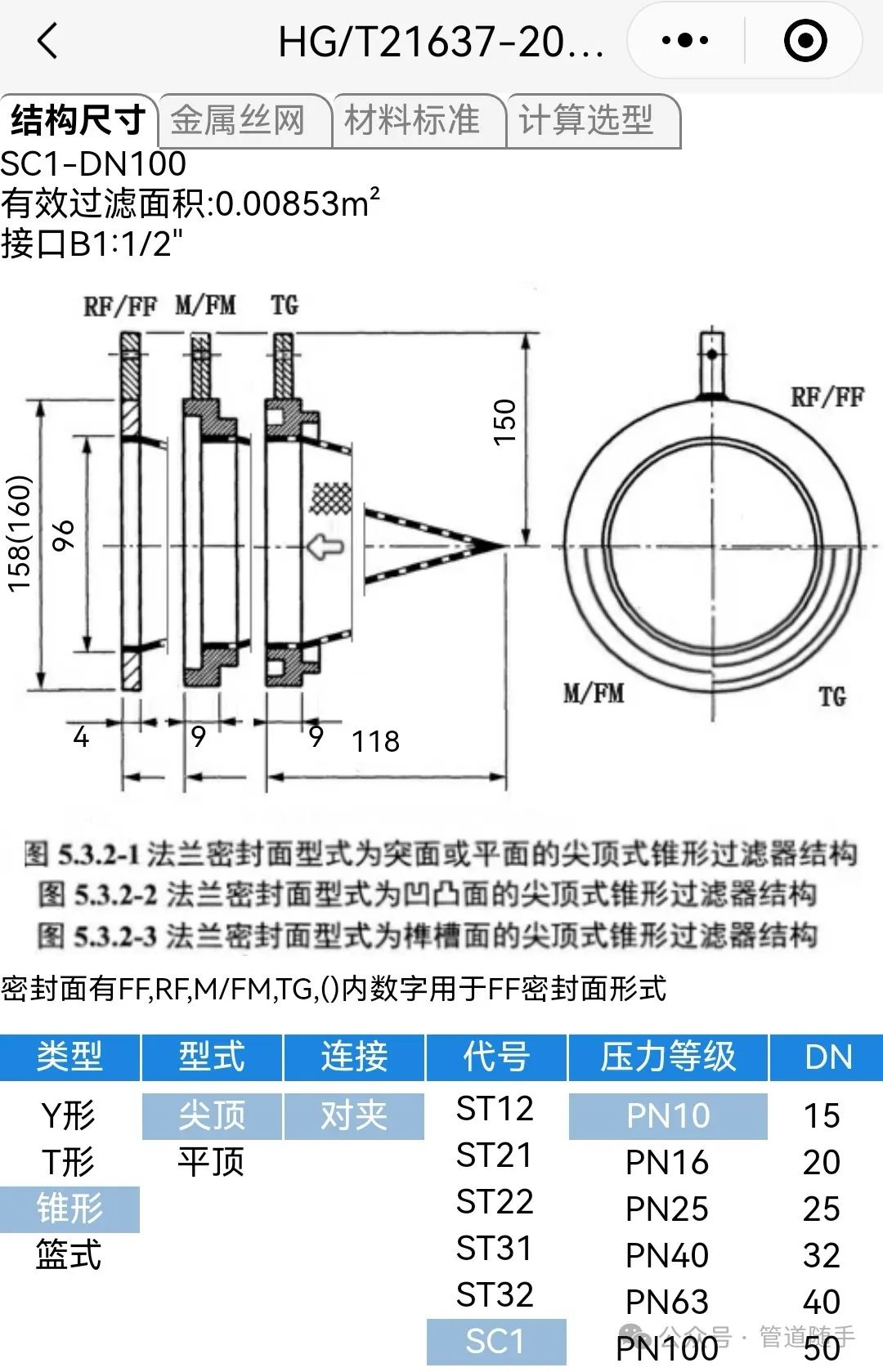

三 錐形過濾器

流體內含少量固體，錐形過濾器可做為永久過濾器使用，此時，錐形尖朝著流體來的方向安裝，這樣不易堵塞，開車周期可以長一些；當作為臨時過濾器時，可以相反安裝，便于收集安裝時的雜物。

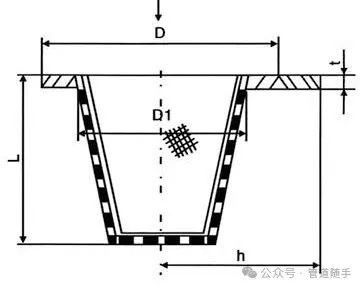

另外，如果錐型過濾器中的濾網沒有足夠的剛性，需要骨架支撐，這時如果網在外，錐尖應對著流體方向安裝，如果網在內，錐尖就要順著流體方向安裝，以免損壞絲網。

絲網在內側

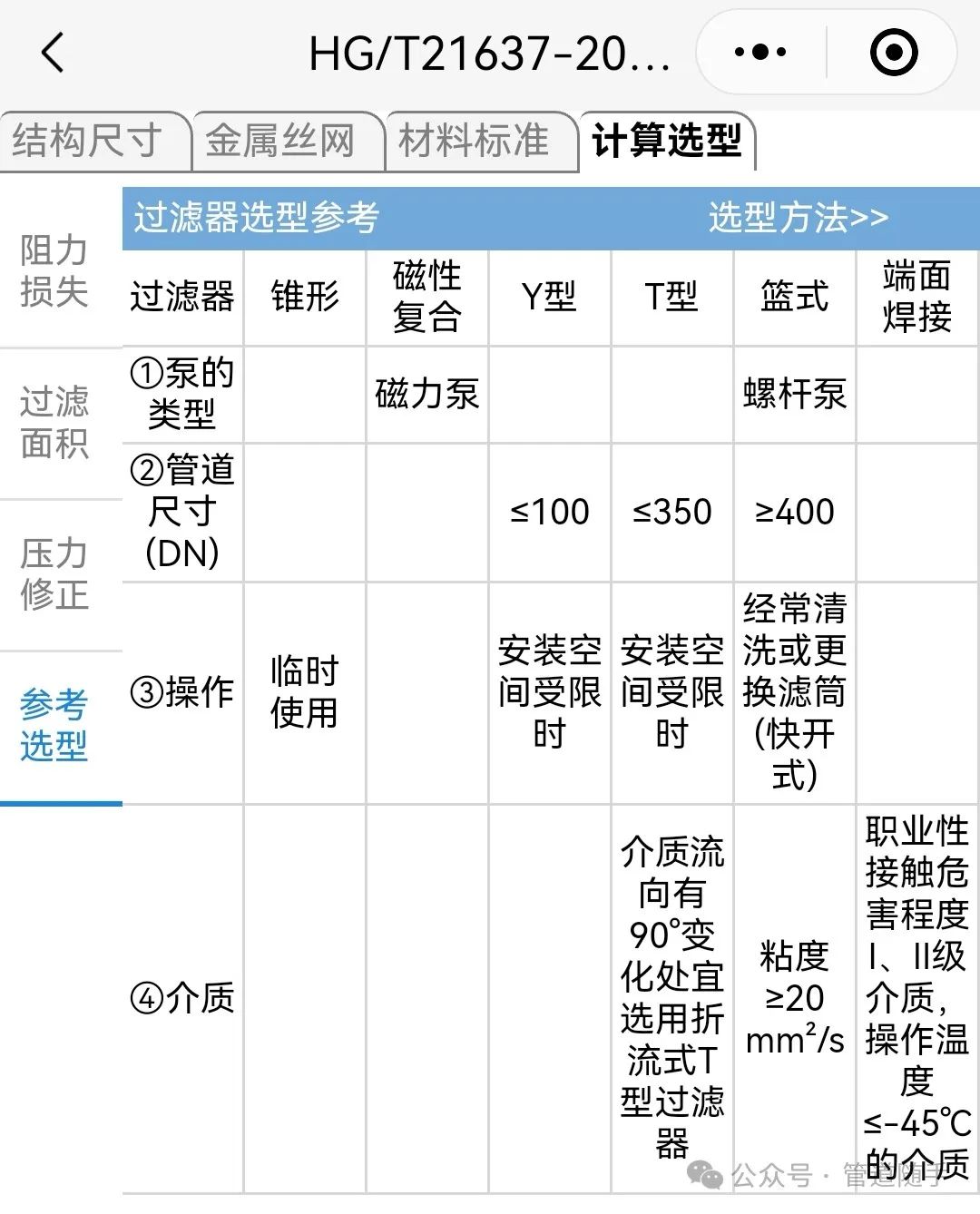

四、管道過濾器選型



管道過濾器作為管道系統中用于去除流體中的固體顆粒，保護設備和系統的關鍵組件，選型時需要綜合考慮多個因素，包括但不限于過濾器的材質、結構、過濾精度、通徑大小、公稱壓力等。正確的選型能夠確保過濾器的高效運作，延長設備的使用壽命，并減少維護成本。



五 過濾器目數選擇

1、減壓閥、氣動控制閥（調節閥）和流量計前、主蒸汽進汽管道及關鍵設備前，建議安裝100目濾網的過濾器；

2、疏水閥前冷凝水管道，建議安裝50目濾網的過濾器；

3、其他液體管道，根據黏度不同，應選擇小于50目濾網的過濾器。
來源：管道隨手
