眾所周知,水分是自然界空氣所固有的,由于大氣環境的相對濕度影響,大氣中的水蒸氣經過壓縮和降溫會變成液態水。
在壓縮空氣應用中,水對于壓縮空氣管路、閥門及使用設備來說會產生腐蝕和破壞,氣動元件銹蝕、冰堵等對于特殊生產工藝及流程大為不利,如電廠噴灰、水泥輸送等等??赡軐?duì)產品質量產生嚴重影響,如電子產品、藥品、食品生產等等。
因此,壓縮空氣在應用前,需要去除液態或氣態水。這個從壓縮空氣去除水的方法叫干燥技術。
水分是自然界空氣所固有的,由于大氣環境的相對濕度影響,大氣中的水蒸氣經過壓縮或降溫,變成液態水。
比如下雨或下雪現象,是由于富含水蒸汽的云層遇冷凝結液態水。
再比如,一定濕度的大氣被空壓機壓縮到一定壓力時,壓縮空氣中就含有大量的液態水。所以大家就需要經常對儲氣罐底部放水。
由于壓力提升或降溫,空氣中的水蒸汽就會從壓縮空氣中溢出變成液態水。這對使用壓縮空氣的用戶來說,是極為不利的。
1)對于壓縮空氣管路,閥門及使用設備來說會產生腐蝕和破壞,如氣動元件銹蝕、冰堵等;
2)對于特殊生產工藝及流程大為不利,如電廠噴灰、水泥輸送等等;
3)也可能對產品質量嚴重影響,如對電子產品、藥品、食品生產質量影響等等;
4)液態水在一定的速度下形成水錘,破壞用氣設備,如氣缸等。
5)最要命的是壓縮空氣中含水,會滋生細菌,對人體健康傷害極大。
因此,在利用壓縮空氣工作前必須進行干燥,我們把降低壓縮空氣水蒸氣含量的設備叫壓縮空氣干燥器。
空氣干燥度,也稱為含水量。一般是指一定量的空氣中水蒸氣的含量,可以用相對濕度、水分壓、水含量ppm或露點來標定。
在壓縮空氣應用領域,露點是比相對濕度更有用的術語,用來表示壓縮空氣中水蒸氣的濃度。
露點是空氣中的水蒸氣在一定壓力下冷卻時開始形成冷凝水的溫度。當壓縮空氣溫度和露點相等時,壓縮空氣的相對濕度為100%。通常有“常壓露點”和“壓力露點”。
常壓露點是指在標準大氣壓下測出空氣相對濕度為100%時的溫度值。
壓力露點是指在一定壓力下測出空氣相對濕度為100%時的溫度值。通常在壓縮空氣干燥器性能指標中用“壓力露點”表示。
由于許多露點測量儀在測量時,氣體放空,此時的露點為常壓露點。
壓力露點肯定比常壓露點值要大(右上圖),比如7bar壓力露點值為3℃時,常壓露點值為-20.8℃。

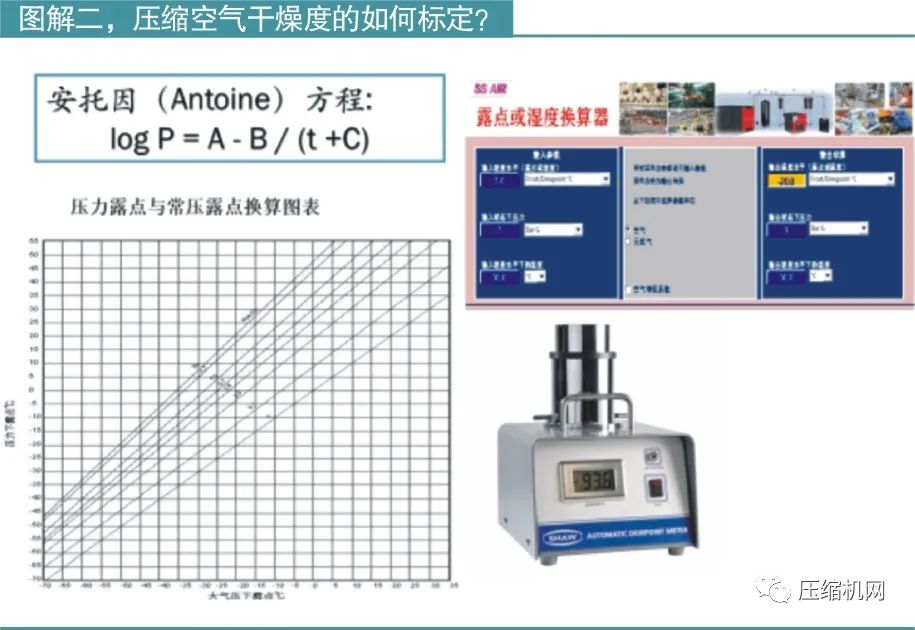

它們之間的換算可以用安托因方程式(圖解二左上圖)或換算圖表(圖解二左下圖)再或者使用換算器(圖解二右上圖)。
露點的測量通常使用露點儀(圖解二右下圖)。
空氣干燥度,行業中叫壓力露點,其高低應根據用戶對壓縮空氣品質需求來確定。
不同的壓縮空氣使用端,有不同的壓力露點要求,比如普通流水線生產、儀表氣源、氣動工具使用、激光切割等,壓力露點可以在0℃以上;而精密噴涂、電子芯片生產、高檔食品飲料生產及寒冷地區室外管道輸送等,壓力露點要求在0℃以下。

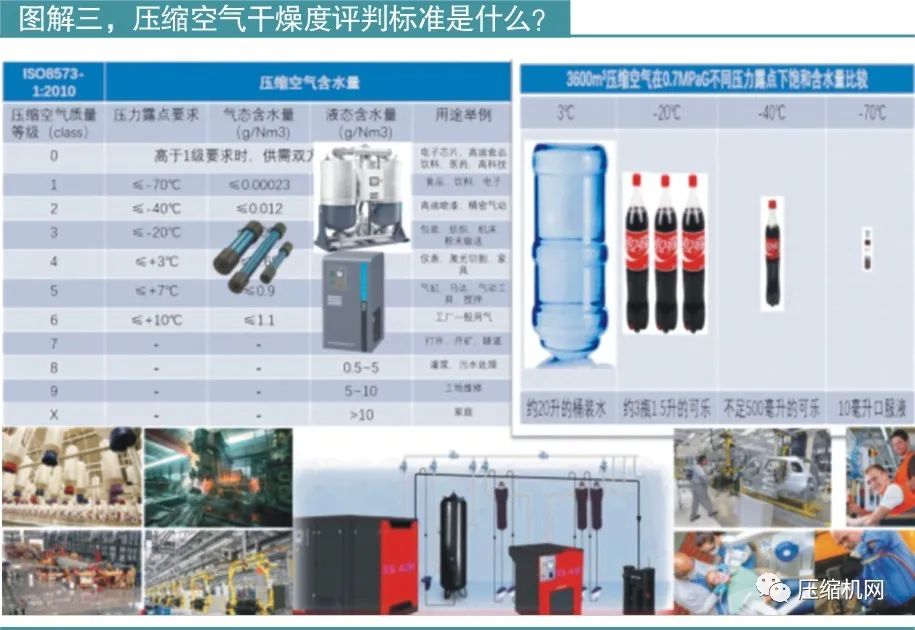

為了使得壓縮空氣供應商與用戶之間對壓縮空氣干燥度達成共識,國際標準ISO8573-1設定了壓縮空氣壓力露點要求的評判標準。壓力露點按氣體質量要求從高到低分為7級(圖解三左圖),這里指有干燥器的分類。其中0級最高,6級最低。分別對應-70℃以下、-40℃以下、-20℃以下、3℃以下、7℃以下、10℃以下。
為了更直觀地了解Class4~1級壓縮空氣飽和含水量,圖中(圖解三右圖)做了一個對比,3600m3壓縮空氣在7bar時候飽和含水量,在壓力露點3度20升,-20度4.5升,-40度不到500ml,-70度為10毫升。
再看圖(圖解三左圖),4~6級通常使用冷干機,3級以下使用吸干機,膜干燥則在3級以上。
建議用戶按國標推薦結合自身用氣要求,不盲目追求壓縮空氣高品質。

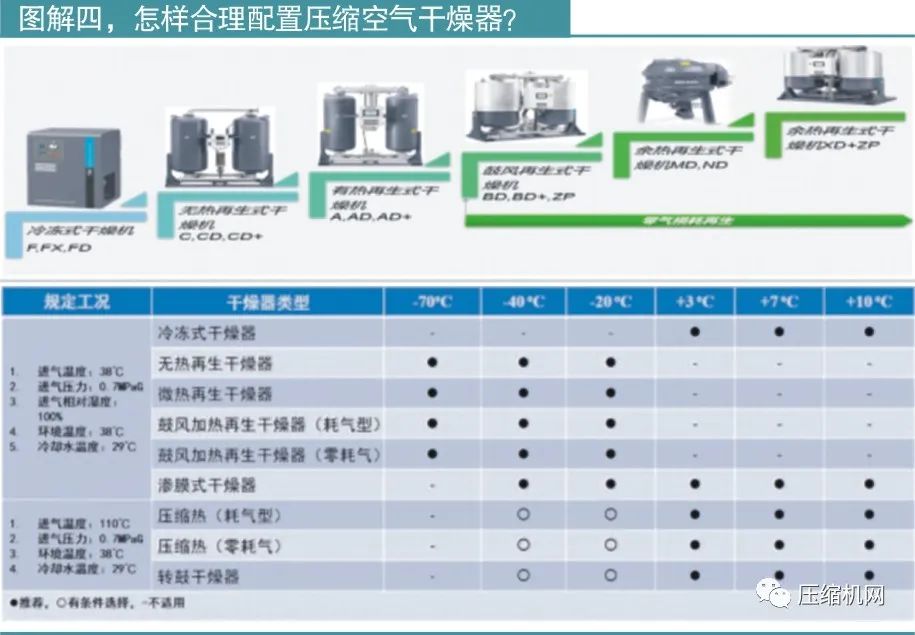

從圖上(圖解四上圖)我們可以看到,在市場上常見的壓縮空氣干燥器,有冷干機、無熱再生吸干機、微熱再生吸干機、鼓風熱再生吸干機、轉鼓吸干機和壓縮熱再生吸干機。由于膜式干燥器處理氣量小,在此不做討論。
我們知道,在相同處理量的情況下,露點要求越低,干燥器的采購成本和使用成本越高,其耗能也越高。
因此,合理配置壓縮空氣干燥器是壓縮空氣專業供應商和用戶的需求。
如何做到合理配置呢?我們?cè)倏催@張圖(圖解四下圖),從工況條件和氣體品質來看:
首先,我們分兩種不同的工況條件:一個是進氣溫度38℃,一個是進氣溫度110℃條件下。以上各種干燥器能達到的壓力露點要求及選型,黑點表示推薦,白點表示有條件推薦,橫線表示不推薦。
在進氣溫度38℃時,冷干機推薦于3~10℃;無熱、微熱、鼓風熱再生吸干機推薦于-20~-70℃。
在進氣溫度110℃以上時,通常配多級壓縮無油空壓機。壓縮熱和轉鼓吸干機推薦使用在3~10℃,有條件推薦在-20~-40℃。
首先,壓縮空氣干燥器產品質量的好壞會直接影響到露點,這與干燥器的設計和生產質量有關。COPY和過度降成本的產品很容易出現質量問題,由于市場競爭出現的虛標也會造成露點不達標。
其次,壓縮空氣系統選配不當,也會造成露點不達標??赡苁遣欢每蛻粜枰部赡苁遣欢趺催x配,還有就是要求太高,預算太低。該用大流量卻選用小流量,該用高品質用了低品質,該用吸干機而使用了冷干機,高溫進氣時干燥器前沒有降溫,吸干機前沒有去除液態水,除油設施或系統配置不符合標準等等。

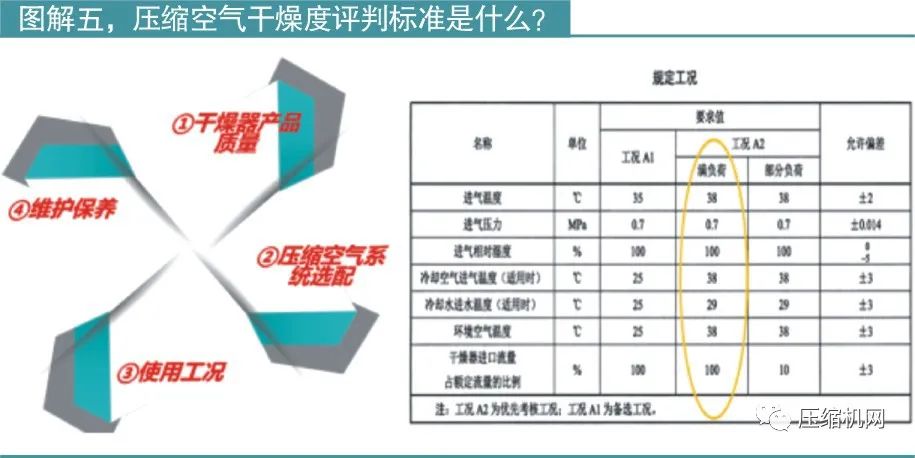

再就是,干燥器實際使用工況超出標準工況時,見圖(圖解五左圖)。特別是在進氣溫度高和進氣壓力低的時候,修正系數沒選或沒有選對等等。
最后就是沒有按干燥器使用說明書進行定期按質維護保養,如冷干機冷凝器清潔、排水器的請理、吸干機吸附劑的更換等等。

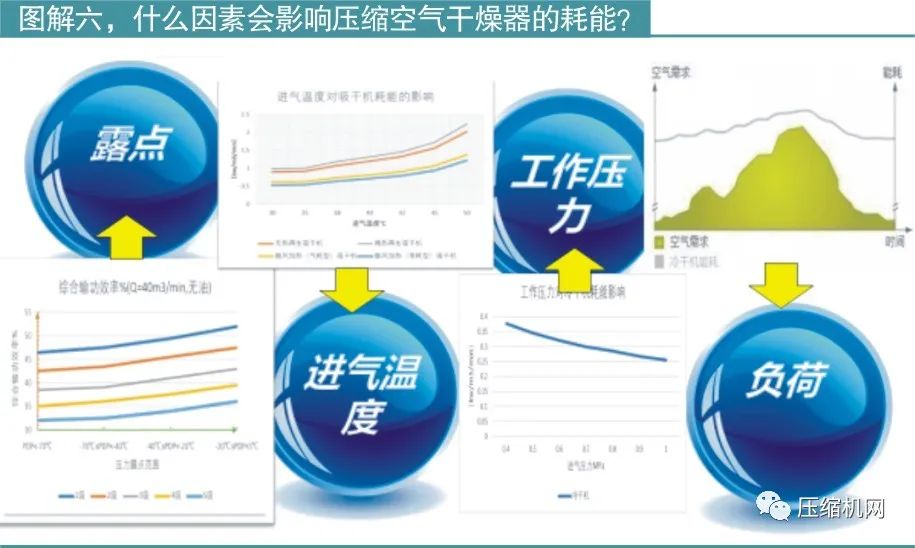

影響壓縮空氣干燥器能耗的因素主要有露點要求、進氣溫度、工作壓力、負荷變化四個方面。
首先,我們看看露點要求的影響?!秹嚎s空氣站能效分級指南》就“壓縮空氣站能效等級”根據綜合輸功效率評定壓縮空氣站能效分為5級,1級站能效最高,5級站最低。不管是1級站還是5級站,相同能效等級下都分為大于3、3~-20、-20~-40、-40~-70和小于-70五段,露點要求越低,能耗允許越高。就是說,想要獲得更低露點,需要更多耗能,每個露點段能耗相差5%以上。(見圖解六)
再看進氣溫度的影響,從實際應用來看,進氣溫度每升高1度,露點上升1度。在保證露點不變的情況下,進氣溫度升高1度,干燥器耗能增加5%左右。(見圖解六)
壓力影響分為工作壓力和壓損,工作壓力越低,干燥器越耗能。與標準工況相比,工作壓力每降低1bar,耗能增加7~15%。另外,干燥器壓損越大,其消耗壓縮空氣勢能越大,壓損1bar,耗能增加7%。
由于大多數干燥器配置按最大負荷,因此當壓縮空氣負荷發生變化時,干燥器還按照原有系統進行工作造成了能源浪費。通常解決方案可以通過聯控、變負荷或露點控制等方式來適應壓縮空氣負荷變化,達到節能效果。
