螺桿空壓機變頻技術
目前,螺桿空壓機的變頻,有兩種路徑,一是集成永磁變頻電機,二是變頻器配變頻電機或普通電機。
為什么要采用變頻驅動?
你肯定知道答案,是的,為了節能。
一般而言,電費占據壓縮機空氣總成本的86%。
大多數工廠的用氣量都不是恒定的,隨著生產工藝的變化,供風量隨時在波動,變頻驅動節省了20-35%的電費。
為什么變頻能夠節能?
電機的速度和頻率成正比,變頻驅動利用變頻器改變電機的速度。電機減速時,耗電減少,壓縮機出氣量下降。壓縮空氣流量和消耗的功率是線性關系。
-1-

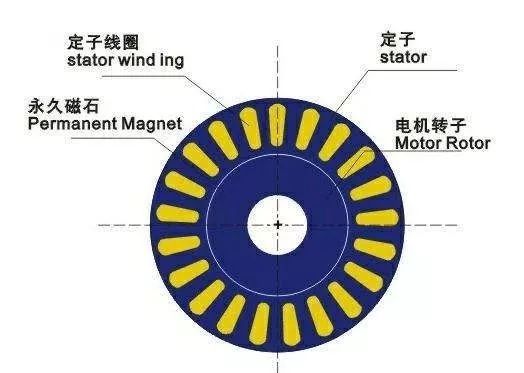

永磁變頻電機工作原理
永磁電機的工作原理與電勵磁同步電機相同,區別在于前者是以永磁體替代勵磁繞組進行勵磁。
當永磁電機的三相定子繞組(各相差120°電角度)通入頻率為f的三相交流電后,將產生一個以同步轉速推移的旋轉磁場。
穩態情況下,主極磁場隨著旋轉磁場同步轉動,因此轉子轉速亦是同步轉速,定子旋轉磁場恒與永磁體建立的主極磁場保持相對靜止,它們之間相互作用并產生電磁轉矩,驅動電機旋轉并進行能量轉換。
永磁變頻空壓機采用高效稀土永磁同步電機,螺桿主機與永磁電機共用同一根主軸,電機沒有軸承,帶有永磁體的轉子直接安裝在陽轉子的伸出軸上,傳動效率100%。這種結構消除了傳統電機軸承故障點,實現電機免維護。
1.啟動電流對電網沖擊小,電機可以無數次啟停。
2.效率高,結構簡單,運行可靠,體積小、重量輕。
3.功率因數高(可達到1),減少了定子電流和定子電阻損耗。
4.在穩定運行時沒有轉子銅耗,進而可以減小風扇(小容量電機甚至可以去掉風扇)和相應的風摩損耗,效率比同規格普通變頻電機可提高2~8個百分點。
5.永磁變頻電機采用的是稀土永磁材料,在25%~120%額定負載范圍內均可保持較高的效率和功率因數,使輕載運行時節能效果更為顯著,工作效率高,較同功率的普通變頻電機平均要高5%-7%,更節電。
-2-
普通電機配變頻器
普通電機配變頻器可以運行,但是需要注意:
普通電機的風扇是裝在電機軸上的,當電機速度較低時,散熱效果差,所以,普通電機加裝變頻器后,調速范圍有限,一般可以使電機輸出在75%到100%之間調節。
特別是低頻運行時,需注意散熱問題,要盡量避免避免一直工作在低頻狀態。
變頻電機配變頻器
變頻電機,可以在10%~100%額定速度范圍內連續運行,溫升不會超過該電機標定容許值。
因其有額外的散熱(采用獨立的軸流風機強迫通風),在低頻、直流制動和一些特殊應用場合下的散熱要大大的優于普通的交流異步電動機。
小結
今天,我和你討論了螺桿空壓機的變頻技術,其主要有兩條路徑:
永磁變頻電機和變頻器配變頻電機或者普通電機。
永磁變頻電機的發展前景廣闊,希望你繼續關注。
綜上,如果你要選擇一款變頻電機,在資金允許范圍內,你的選擇應該是這樣:
永磁變頻>變頻電機配變頻器>普通電機配變頻器。
