轉子是離心機的核心嗎?
離心壓縮機用來壓縮氣體的兩個主要部件是轉子和定子,而葉輪則是轉子的主要零件。
一般而言,葉輪占?jí)嚎s機總成本的50%以上,其設計精巧、結構緊湊、加工精度高,對原材料技術有極高的要求。
因此,你很有必要重新認識它。
-1-

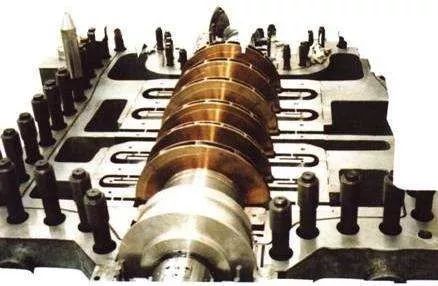

離心壓縮機的轉子
轉子是離心壓縮機的關鍵部件,它高速旋轉。
轉子是由葉輪、主軸、平衡盤、推力盤等部件組成。
主軸
主軸的作用就是支撐安裝其上的旋轉零部件(葉輪、平衡盤等)及傳遞扭矩。在設計軸確定尺寸時,不僅考慮軸的強度問題,而且要仔細計算軸的臨界轉速。
所謂臨界轉速就是軸的轉速等于軸的固有頻率時的轉速。
平衡盤 推力盤
在多級離心壓縮機中,由于每級葉輪兩側的氣體作用力不一致,就會使轉子受到一個指向低壓端的合力,這個合力,我們稱為軸向力。
軸向力對于壓縮機的正常運轉是不利的,它使轉子向一端竄動,甚至使轉子與機殼相碰,發生事故。
因此應設法平衡它,平衡盤就是利用它的兩側氣體的壓力差來平衡軸向力的零件。熱套在主軸上,通常平衡盤只平衡一部分軸向力,剩余的軸向力由止推軸承來承受。
推力盤是固定在主軸上的止推軸承中的一部分,它的作用就是將轉子剩余的軸向力通過油膜作用在止推軸承上,同時還確定了轉子與固定元件的位置。
-2-

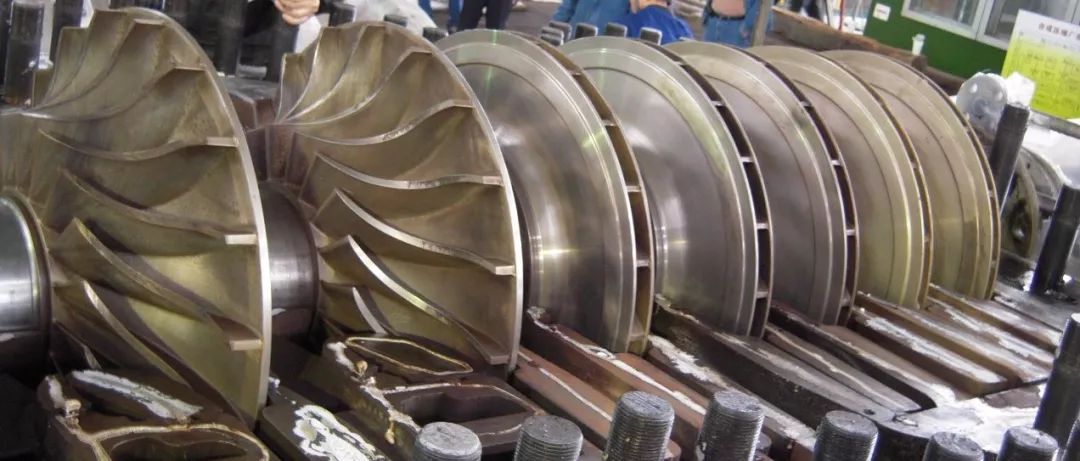

葉輪
葉輪也叫工作輪,是離心式壓縮機的重要零件,氣體在工作輪中流動,其壓力、流速增加,溫度升高。
葉輪是離心式壓縮機對氣體作功的唯一元件。
-3-
葉輪的分類

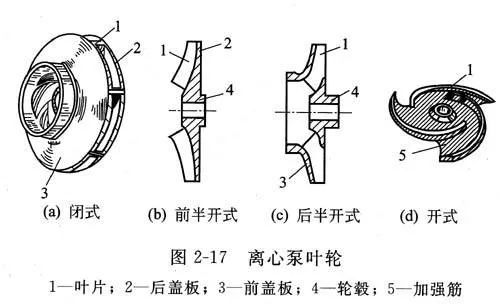

1.在結構上,葉輪典型的有三種型式:
⑴ 閉式葉輪:由輪盤、輪蓋、葉片三部分組成。
⑵ 半開式葉輪:無輪蓋、只有輪盤、葉片。
⑶ 雙面進氣式葉輪:兩套輪蓋、兩套葉片,共用一個輪盤。
⒉葉輪的結構以葉片的彎曲形式來分:
⑴前彎葉片式葉輪:葉片彎曲方向與葉輪的旋轉方向相同。葉片出口角>90°。
⑵后彎葉片式葉輪:葉片彎曲方向與葉輪的旋轉方向相反,葉片出口角<90°。
⑶徑向葉片式葉輪:葉片出口方向與葉輪的半徑方向一致,葉片出口角=90°。
你可能覺得以上分類的知識晦澀難懂,沒有關系,簡單來說,你只需要知道葉輪有開式和閉式之分,就可以了。
小結
今天,我和你聊了離心壓縮機的轉子部件,希望你能掌握三點:
1、葉輪是離心壓縮機的核心零件,成本占到壓縮機總成本的50%以上;
2、葉輪是離心壓縮機對氣體作功的唯一元件。氣體經過葉輪做功后,壓力、溫度、流速都會上升;
3、葉輪分為開式和閉式。
