螺桿空壓機典型油路流程
此流程只針對有油螺桿,無油螺桿后續會單獨討論。
對有油螺桿而言,弄清楚兩個流程:氣路流程和油路流程,基本就可以掌握空壓機的工作過程,更好的做好運行和維護工作。
-1-

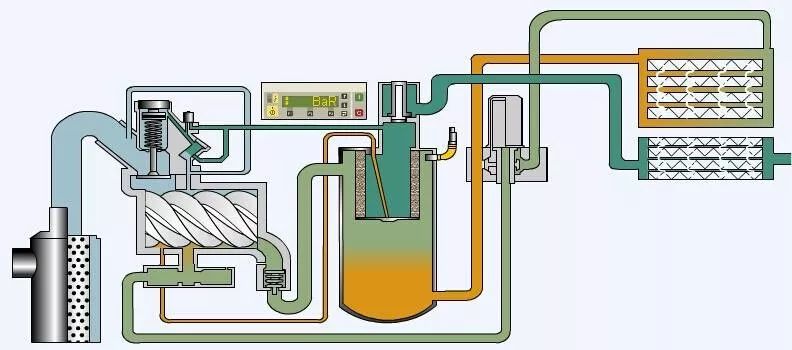

典型油路流程

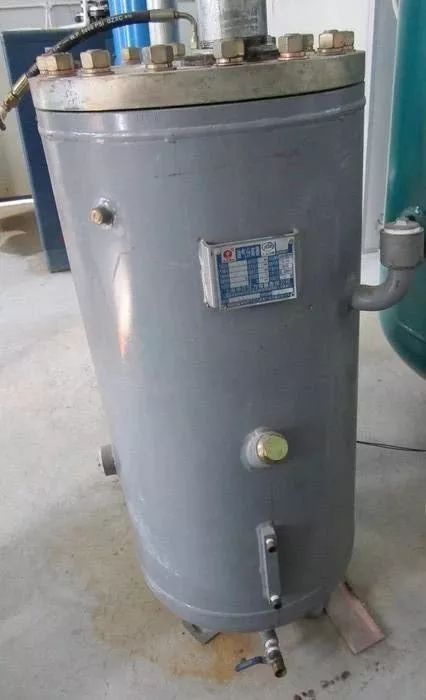

1、油氣桶充當油箱,停機時候大部分油處在三個位置,即油氣桶底部、壓縮機和油冷卻器中。

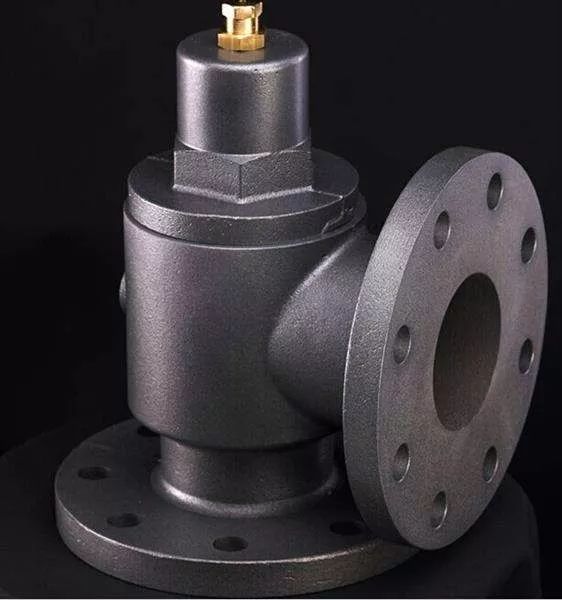

2、開機后,油氣桶快速建立壓力(最小壓力閥的作用),推動油開始循環,這也是有油螺桿空壓機不配置油泵的原因,很精妙的設計,你說呢?
3、從油氣桶底部流出后,潤滑油分兩路,一路進入油冷卻器,另一路流到溫控閥入口。

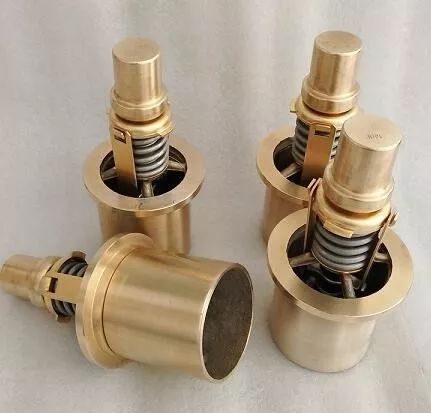

溫控閥的核心是感溫原件,通常稱為溫包。
溫包感應油溫度的變化而產生體積變化,帶動閥芯產生位移,進而調節冷熱油的混合。確保潤滑油在最佳溫度工作。
一般空壓機的溫包能夠帶動閥芯產生位移的體積變化溫度大概在60-70攝氏度,60攝氏度時就開始動作,到70攝氏度時,油冷卻器出口完全打開,經過冷卻器的冷油和不經冷卻器的熱油在溫控閥處混合后,進入主機。

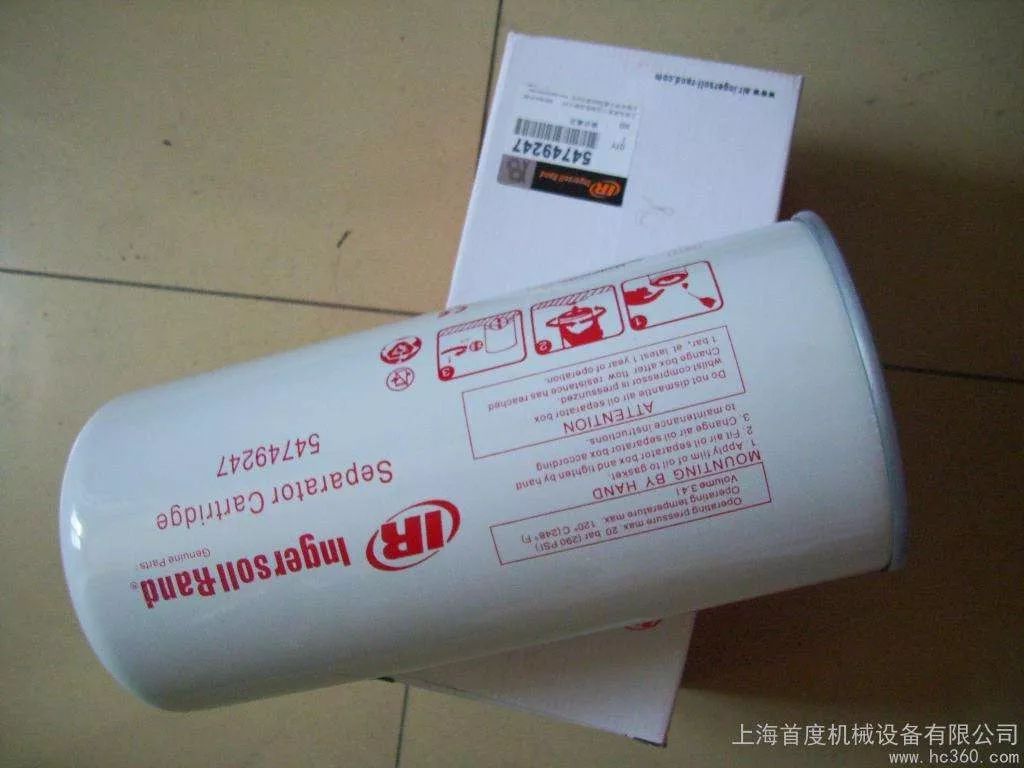

4、在進入壓縮機前,潤滑油會經過油過濾器,去除油中的金屬顆粒、雜質等,使進入壓縮機的油是干凈的,以保護壓縮機安全運行。
5、最后,潤滑油在壓縮機中和空氣混合后,一起進入油氣桶,由于混合氣流高速選擇,大部分油直接落回油氣桶,少部分則會經過油分離芯后落下來。
至此,潤滑油完成了一次循環。
-2-
潤滑油的作用
1、密封隔離
在陰陽轉子間的空隙中,建立油膜,起密封隔離作用,確保轉子不會碰擦,降低內漏,保證壓縮效率。
2、冷卻
給轉子、軸承、齒輪降溫,確保它們在合理的溫度下工作。
3、潤滑
給轉子、軸承、齒輪潤滑,確保他們連續流暢運行。
4、清洗
對轉子、軸承、齒輪進行沖洗,確保工作表面干凈無雜質,以防磨損。
從以上作用不難看出,潤滑油是何等重要,可以說,潤滑油就是空壓機的血液。
-3-
劣質潤滑油的危害
若使用指標不合格的潤滑油,輕則堵塞油路和冷卻器,重則主機積碳、結焦、抱死。
對正常生產運行造成不可估量的損失。
因此,為避免損失,使用原廠潤滑油是最佳選擇。
不過也要擦亮雙眼,目前市場上魚龍混雜,各大廠商的山寨油品層出不窮,需要仔細甄別。
好在每個廠商都有自己的防偽系統,如果自己無法確定真假,可以求助原廠服務工程師,即可解決困惑。
小結
以上,我和你談了有油螺桿空壓機的油路流程,以及潤滑油的作用和劣質油的危害。希望可以幫到正在使用空壓機的你。
有任何疑問,歡迎你給我留言,下次再見。
