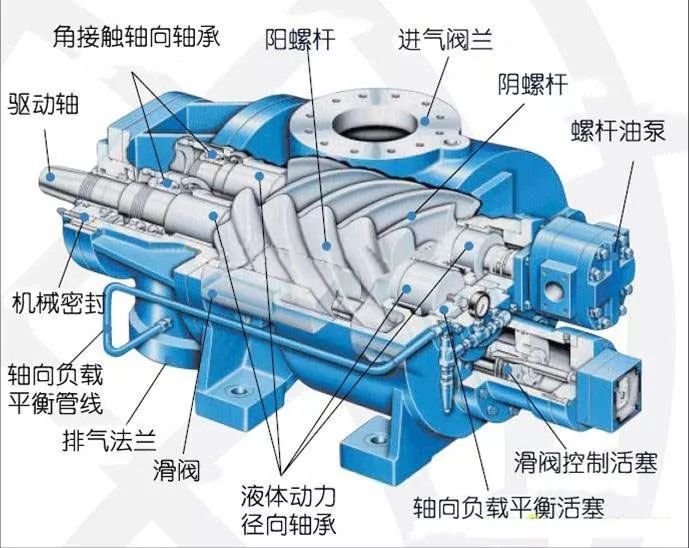

什么是雙螺桿空壓機?
顧名思義,有兩根螺桿,按照設計好的輪廓線形,相互嚙合,通過容積的變化,擠出氣體的設備。
兩根螺桿被稱為轉子,轉子有陰陽之分。
-1-
基本參數

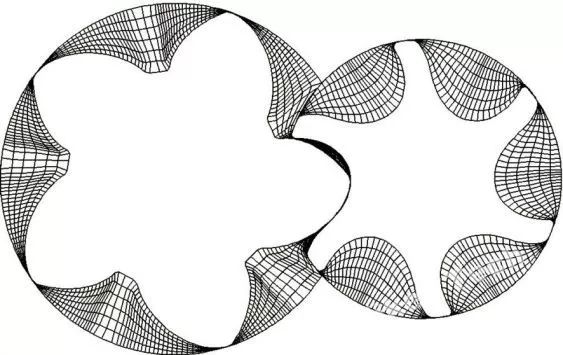

1.轉子直徑
a.轉子具有多種不同尺寸以滿足各種功率、容積和壓力要求
b.常用陽轉子外徑尺寸描述主機規格
2.壓縮比
a.一個是固有設計壓縮比、一個運轉壓縮比(根據實際工況隨時變化)
b.單級壓縮:一般固有壓縮比約為8:1
c.典型單級主機,如不考慮系統本身壓力,內部壓力大約在0.7MPa
d.兩級壓縮:一般固有壓縮比均為3:1
-2-

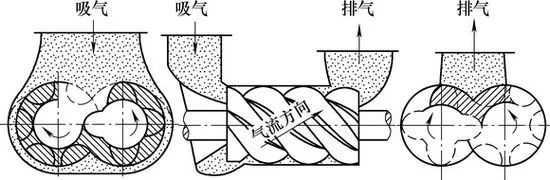

工作過程
1.吸氣
• 轉子轉動,進氣端空隙開始通過空濾吸氣
• 同時轉子另一對陰凸角準備壓縮
• 當凸角在其整個長度上充滿氣時吸氣結束
2.壓縮
• 陽轉子凸角開始與對應陰轉子嚙合
• 相互嚙合兩凸角通過密封線時將空氣截住
• 陽凸角開始擠壓截住的空氣
3. 排氣
• 陽轉子的擠壓運動逐步減少被截留空氣的體積
• 并同時將其擠到排氣端完成排氣
-3-
如何控制氣量?
1.進氣調節
a.調節壓縮機進氣氣流

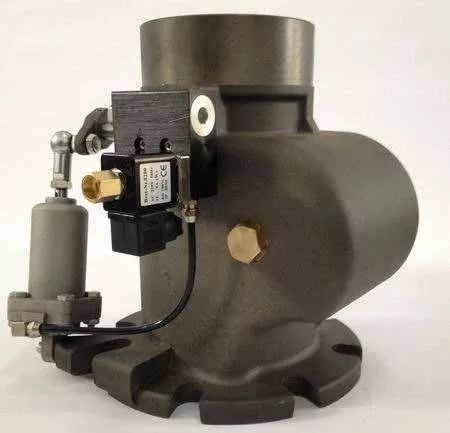

b.應用蝶閥或者容調閥形式,
c.響應速度快、易和系統用氣量匹配,設計、安裝、調節簡單
2.轉子長度調節
a.移動轉子密封位置
b.縮短轉子有效長度從而改變氣量
c.應用滑閥或者轉閥形式
-4-
1.傳動形式
a.皮帶傳動---傳動效率低、成本低、噪音低,可上下布置占地小,過載
可保護,適用小型機組

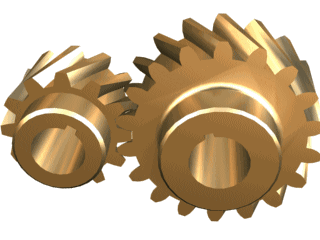

b.齒輪傳動---傳動效率高、結構緊湊,使用壽命長,但噪音大、成本較高
c.聯軸節----分為繞性聯軸器和齒式聯軸器
2.動力源
a.電動機----適用于固定式
b.柴油機----適用于移動式
3. 電機啟動裝置
全壓啟動和降壓啟動
-5-
優點
1.排氣溫度低(99℃左右),潤滑油不易碳化
2.只有兩大運動部件,延長使用壽命
3.空氣傳輸無脈沖,延長風動工具壽命
5. 螺桿不會磨損,所以性能不會降低
6.結構緊湊,占地小
7.機器運行振動小,無需專門地基,安裝成本低
8.維護量小
小結
雙螺桿空壓機已廣泛應用于工農業生產,為社會的進步發展起到了巨大的作用。
以上,我和你聊的基本原理和特性,希望幫到你。
