什么是無油渦旋空壓機?
無油渦旋,這個名字你陌生嗎?
是的,和螺桿空壓機相比,無油渦旋的使用還不夠廣泛。
這次,我就和你聊聊無油渦旋。
-1-
什么是無油渦旋空壓機

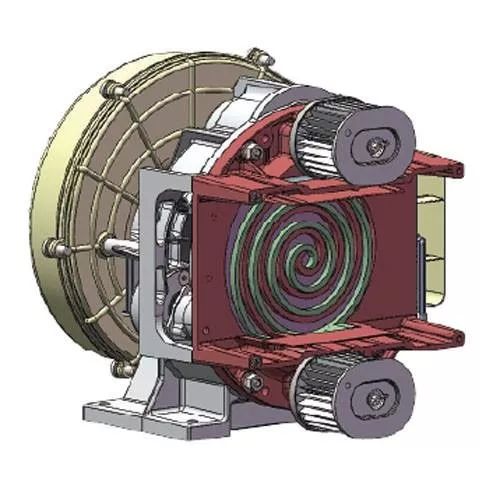

定義:無油渦旋式空壓機是由兩個雙函數方程型線的動、靜渦盤相互咬合而成的壓縮機。

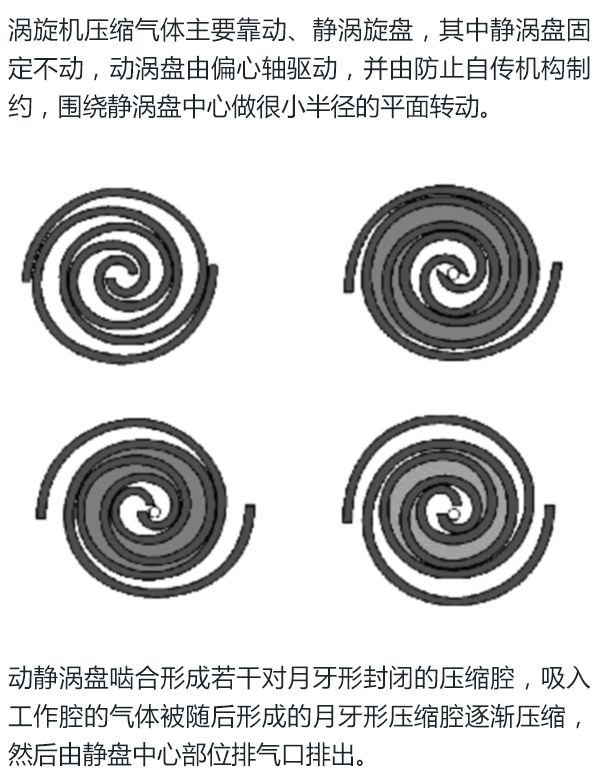

在吸氣、壓縮、排氣的工作過程中,靜盤固定在機架上,動盤由偏心軸驅動并由防自傳機構制約,圍繞靜盤基圓中心,作很小半徑的平面轉動。
-2-
工作原理

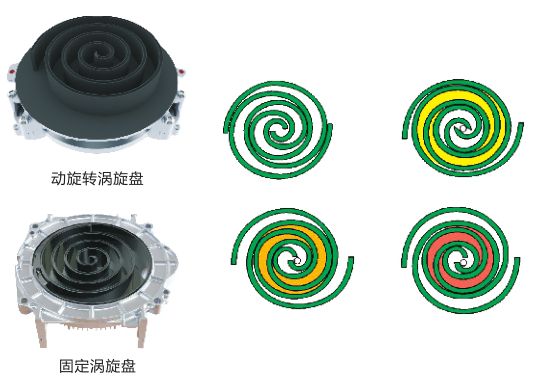

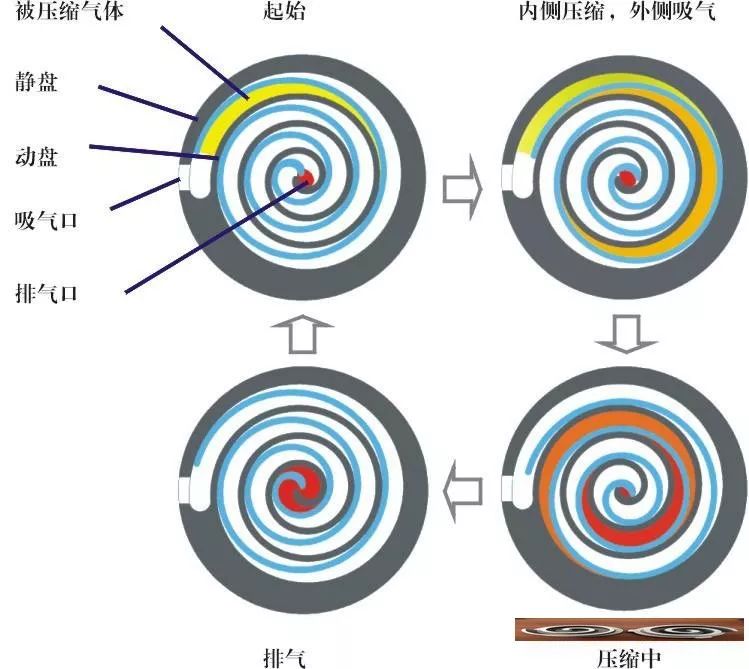

空氣的壓縮過程是通過靜渦旋和動渦旋的相互運動來實現的。
空氣從機頭的外側面進入,空氣一旦被吸入,動渦旋將進氣口封閉。
隨著動渦旋的旋轉,空氣被逐漸地壓縮,連續的壓縮空氣從靜渦旋的中央處排出。
這個過程被連續不斷地重復,從而排出的壓縮空氣是連續無波動的。
-3-
結構組成

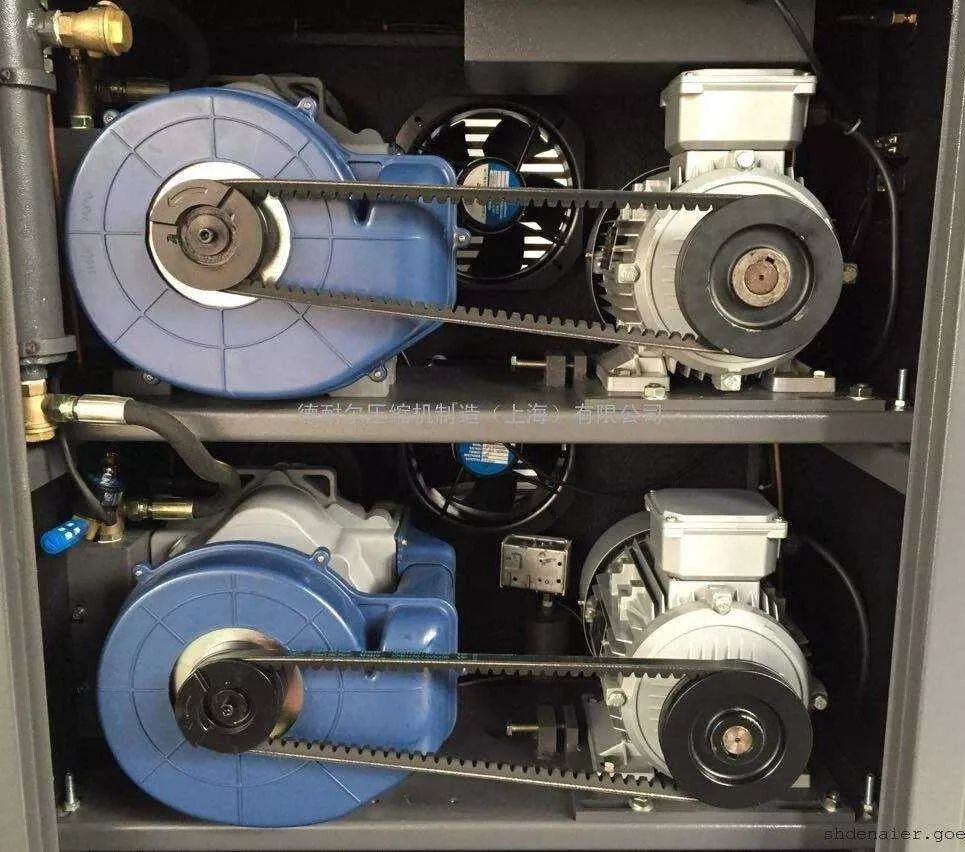

無油渦旋空壓機包括:電機、壓縮機機體、空氣濾清器、排氣管、單向閥、安全閥、散熱風扇、排氣閥和底盤等組成。
壓縮機上有溫控元件,當壓縮機或電機溫度超過規定的范圍,空壓機立即被斷電保護。
-4-
行業現狀
渦旋壓縮機最早誕生于1905年,由法國工程師 Leon Creux發明,由于加工技術的局限性 ,80年代初才開始批量生產。
渦旋壓縮機是繼往復壓縮機、螺桿壓縮機之后的又一種新型高效容積式壓縮機,被公認為是技術更先進的第三代壓縮機。
渦旋壓縮機作為一種新型壓縮機 , 具有效率高 , 噪聲小 , 零部件少等一系列優點。
與同等容量的往復式壓縮機相比, 主要零部件僅為往復式的 1/8, 體積減少40%左右,噪聲下降 5~8dB ,效率提高10%,重量減輕15%,驅動力矩的波動幅度僅為往復式的 1/8。
要實現無油潤滑,渦旋齒頂密封摩擦副是需要首先考慮的部位,一般采用自潤滑材料鑲嵌來解決。
目前常用到的自潤滑材料有聚四氟乙烯(PTFE )基復合材料、聚醚醚酮(PEEK )基 復合材料、聚苯醚砜(PESF )和聚醚砜(PES )、納米結構噴涂固體自潤滑符合材料涂層、等離子噴涂高溫自潤滑涂層以及熱噴涂等離子技術。
-5-
應用行業
廣泛應用于糧油食品、醫藥衛生、卷煙釀酒、水產養殖、機械冶金、石油化工、紡織印染、電子儀器、交通電信、科研究院校等需要較高凈化氣源的部門使用,更適于作一般動力氣源使用。
-6-
主要特點:
1.分級式控制

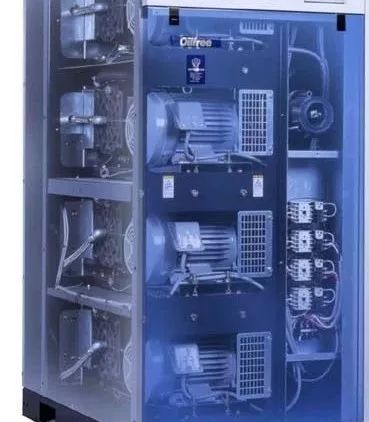

將多臺壓縮機主機內置于1臺整機箱中。根據實際使用空氣量,控制器精確計算采用最佳的臺數進行自動運轉的分級控制,從而避免了不必要運轉,實現了節能效果。
2.產氣量小,適用于氣質要求高,但用氣量不大的場合,一般都是50HP以下的機器。
小結
無油渦旋屬于比較新型的壓縮機,其節能靜音的特點,目前在新能源汽車市場發展比較快速,隨著我國工業制造水平的提升,其成本也在快速下降。
可以預見,在不遠的將來,無油渦旋也會有一席之地。
